Châssis imprimés, articulations et transmissions faits par ordinateur. Les bras robotiques !
Moteurs, servomoteurs et cartes de contrôle traduisent les commandes en mouvements précis.
Le code orchestre la cinématique et les séquences de mouvement du système robotisé.
Chaque bras ou système robotisé combine mécanique robuste, électronique de contrôle et code, pour automatiser des tâches précises.
La robotique réunit la conception mécanique, l'électronique de contrôle et la programmation pour donner vie à des systèmes capables de se déplacer, saisir ou manipuler avec précision. Chaque projet part d'une structure mécanique, s'articule autour d'actionneurs, puis prend vie grâce au code qui orchestre ses mouvements.
« Un robot n'est jamais que la somme de sa mécanique, de son électronique et du code qui les relie. » — Franck

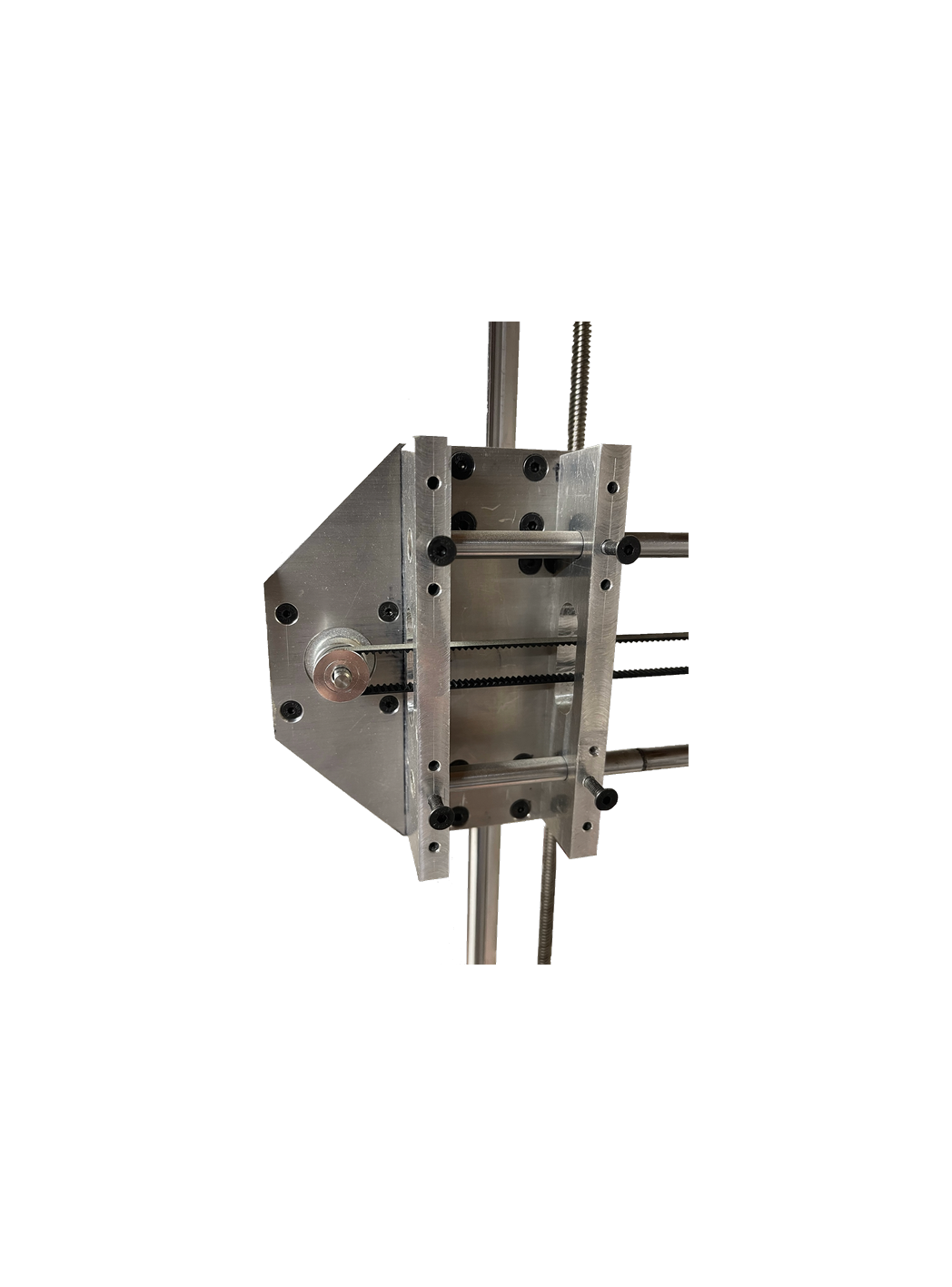

Chaque bras ou système robotisé commence par une structure : châssis, articulations et transmissions dimensionnées pour supporter la charge et la précision recherchées.
La réutilisation de pièces mécaniques et l'impression 3D permettent de prototyper rapidement une structure avant de la raffiner en métal ou en pièces usinées sur mesure.
Le choix du moteur dépend du couple, de la précision et de la vitesse recherchés. Voici les grandes familles et leurs usages typiques en robotique.
| Type | Mouvement | Idéal pour | Bon à savoir |
|---|---|---|---|
| Servomoteur (RC) | Position angulaire (0–180°) | Articulations légères, pinces | Simple à piloter en PWM ; couple limité. |
| Moteur pas-à-pas | Rotation en pas précis | Axes, CNC, plateaux | Position sans capteur ; bon couple à basse vitesse. |
| Moteur CC (DC) | Rotation continue | Roues, tapis, ventilation | Nécessite un pont en H ; encodeur pour la précision. |
| Servo intelligent (bus) | Position + retour d'état | Bras articulés multi-axes | Chaînable (ex. Dynamixel) ; retour effort/température. |
| Brushless (BLDC) | Rotation rapide, fort couple | Drones, roues rapides | Nécessite un ESC ; rendement élevé. |
| Actionneur linéaire | Translation (pousser/tirer) | Levage, pinces, glissières | Course limitée ; simple à commander. |
Couple d'abord, vitesse ensuite. On dimensionne l'actionneur pour le couple nécessaire (charge × bras de levier), puis on ajuste la vitesse par la réduction. Un servo ou un pas-à-pas surchargé perd des pas ou grille son pilote.
Alimentez les moteurs séparément. Ne tirez jamais la puissance des moteurs depuis la sortie 5 V de la carte logique : utilisez une alimentation dédiée, une masse commune, et prévoyez la protection contre les retours de courant (back-EMF).
De l'idée à la machine calibrée, les grandes étapes d'un projet robotisé.
On définit la tâche et les degrés de liberté (axes) nécessaires.
Châssis, articulations et transmissions, souvent imprimés en 3D.
Choix des moteurs et des réductions selon couple et précision.
Carte de contrôle, pilotes de moteurs et alimentation.
Cinématique et séquences de mouvement (Arduino, ROS…).
Réglages, butées de sécurité et itérations jusqu'au bon geste.
Trois briques essentielles composent chaque système robotisé : les axes qui assurent le mouvement, les cartes de contrôle qui pilotent les moteurs, et le code qui orchestre l'ensemble.

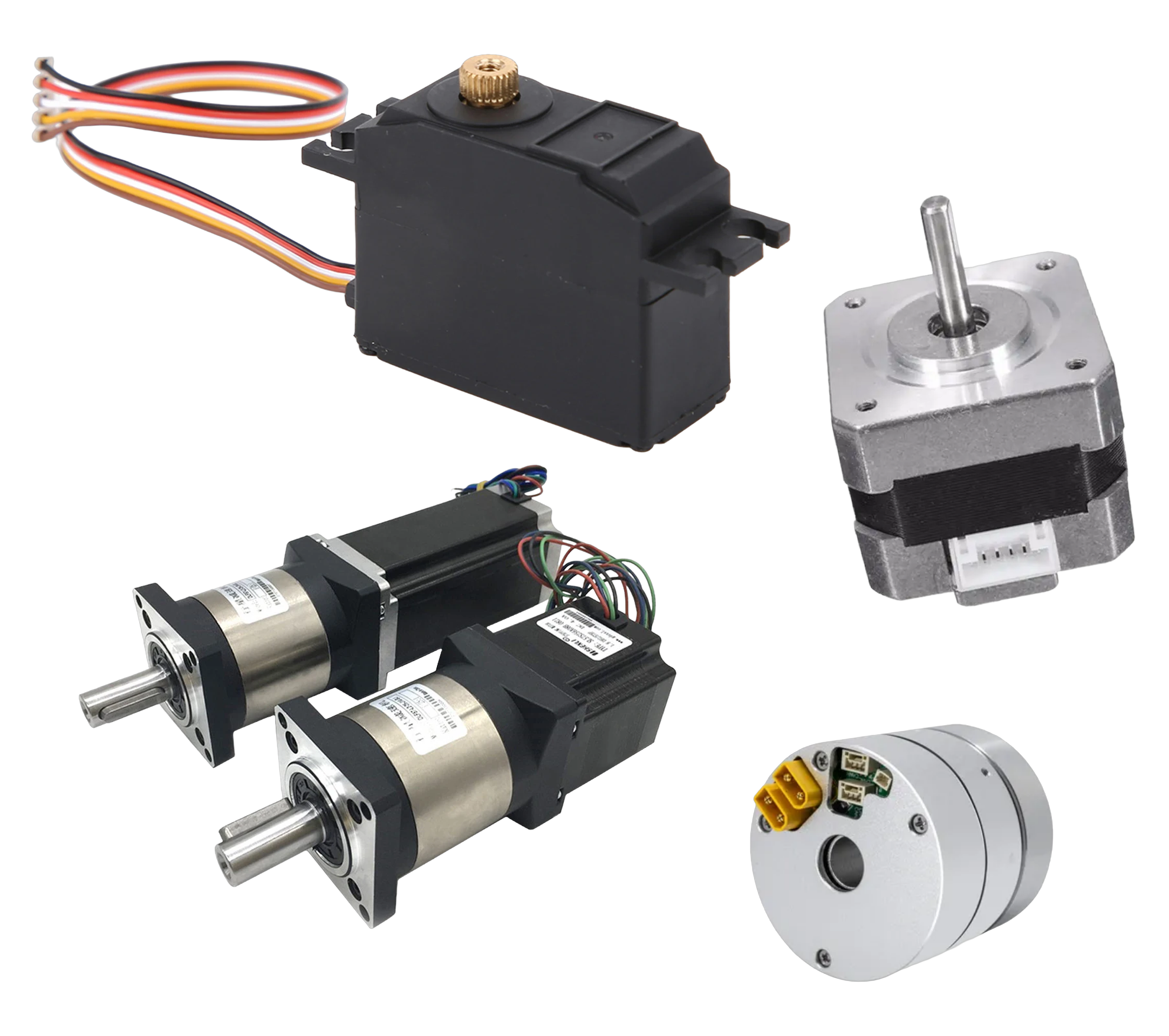

Moteurs pas-à-pas, servomoteurs et systèmes de transmission assurent un mouvement précis et répétable pour chaque articulation.

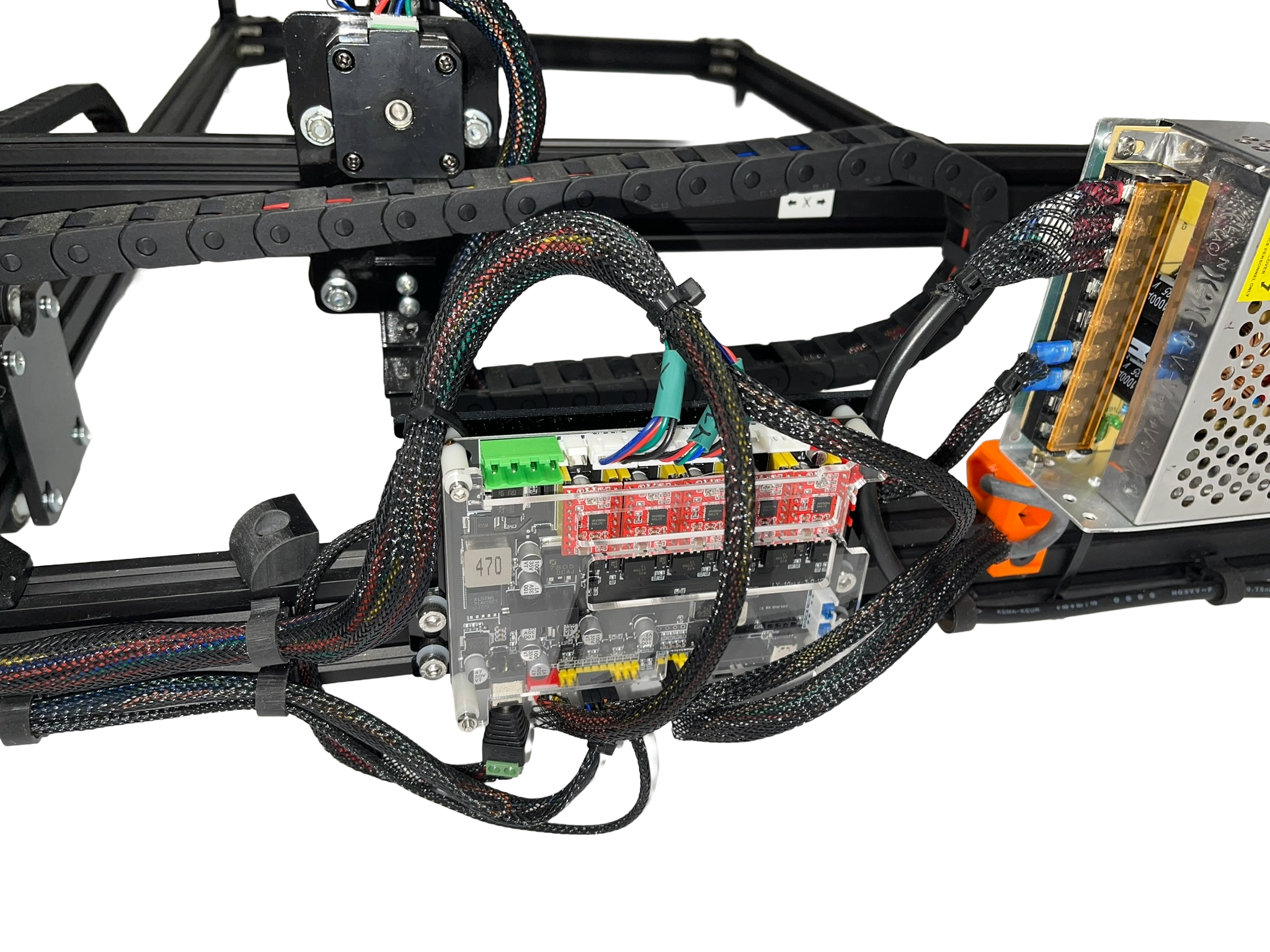

Microcontrôleurs et pilotes de moteurs traduisent les commandes logicielles en mouvements physiques coordonnés.
Le code définit la cinématique, les séquences de mouvement et la logique de contrôle du système robotisé.

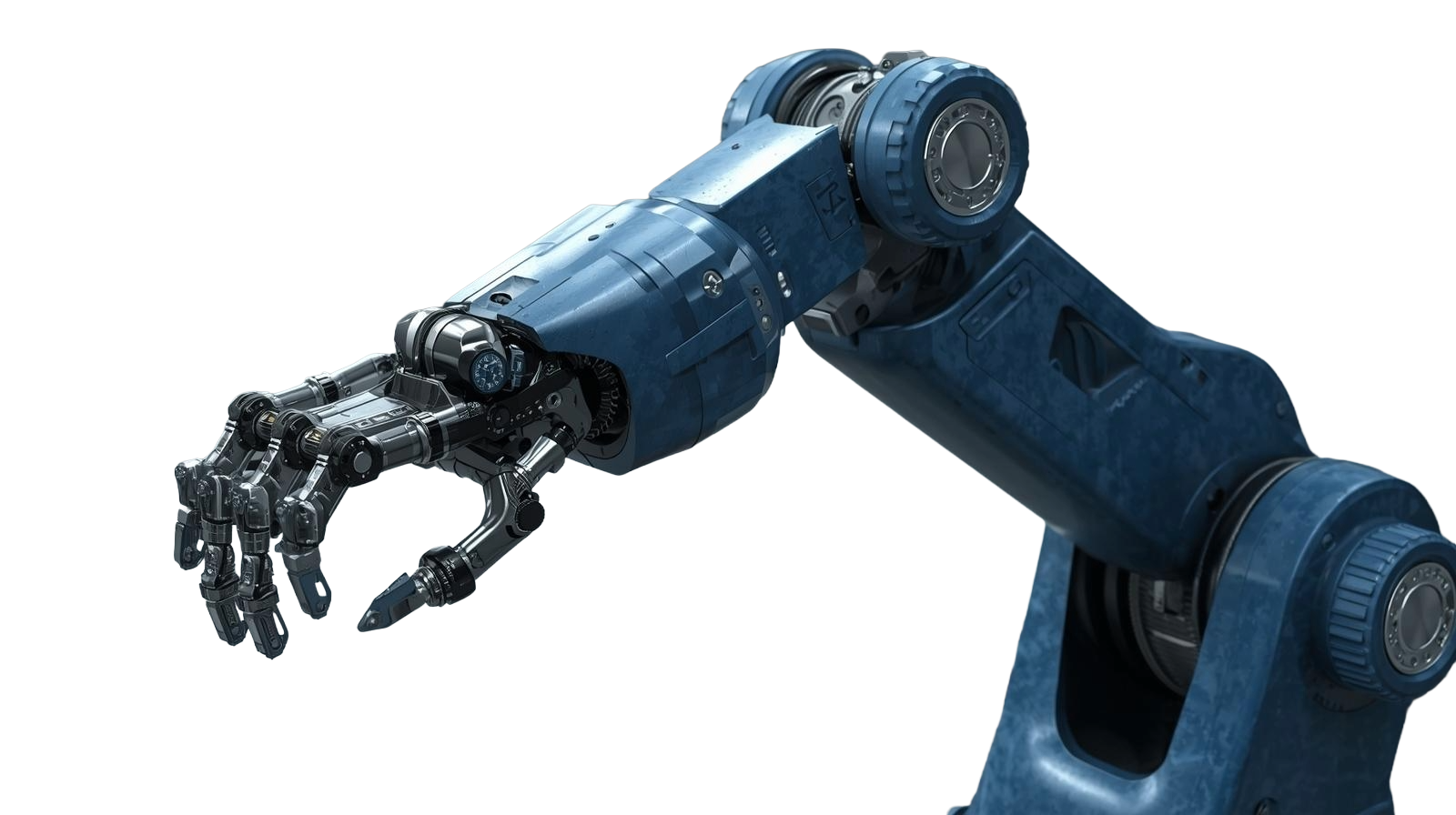

Un bras robotisé articulé, équipé d'une pince, permet de saisir, déplacer et positionner des objets avec précision. Ce type de système combine mécanique robuste, capteurs et programmation pour automatiser des tâches répétitives ou délicates.
