Schémas, sélection de composants et validation avant chaque prototype électronique.
Du circuit imprimé sur mesure au microcontrôleur programmé, jusqu'au produit fonctionnel.
Permet de concevoir et de produire l'électronique pour chacun de nos projets.
Conception, fraisage PCB et programmation de microcontrôleurs : chaque projet électronique passe par les mêmes étapes de rigueur.
La conception électronique implique l'analyse, la création de schémas et la sélection de composants adaptés à un projet. Le développement consiste à assembler et programmer les composants afin d'obtenir un prototype fonctionnel. Ce processus complet transforme une idée innovante en un produit concret et utile.
« Ceux qui sont assez fous pour penser qu'ils peuvent changer le monde y parviennent. » — Steve Jobs

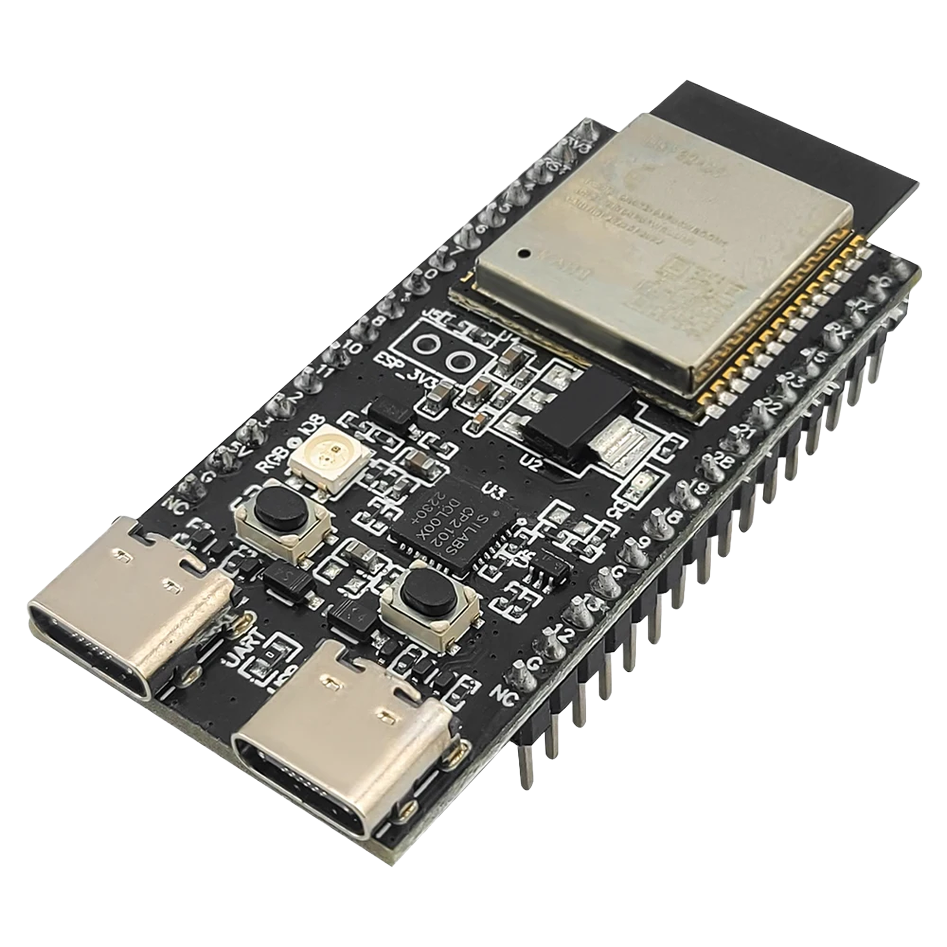

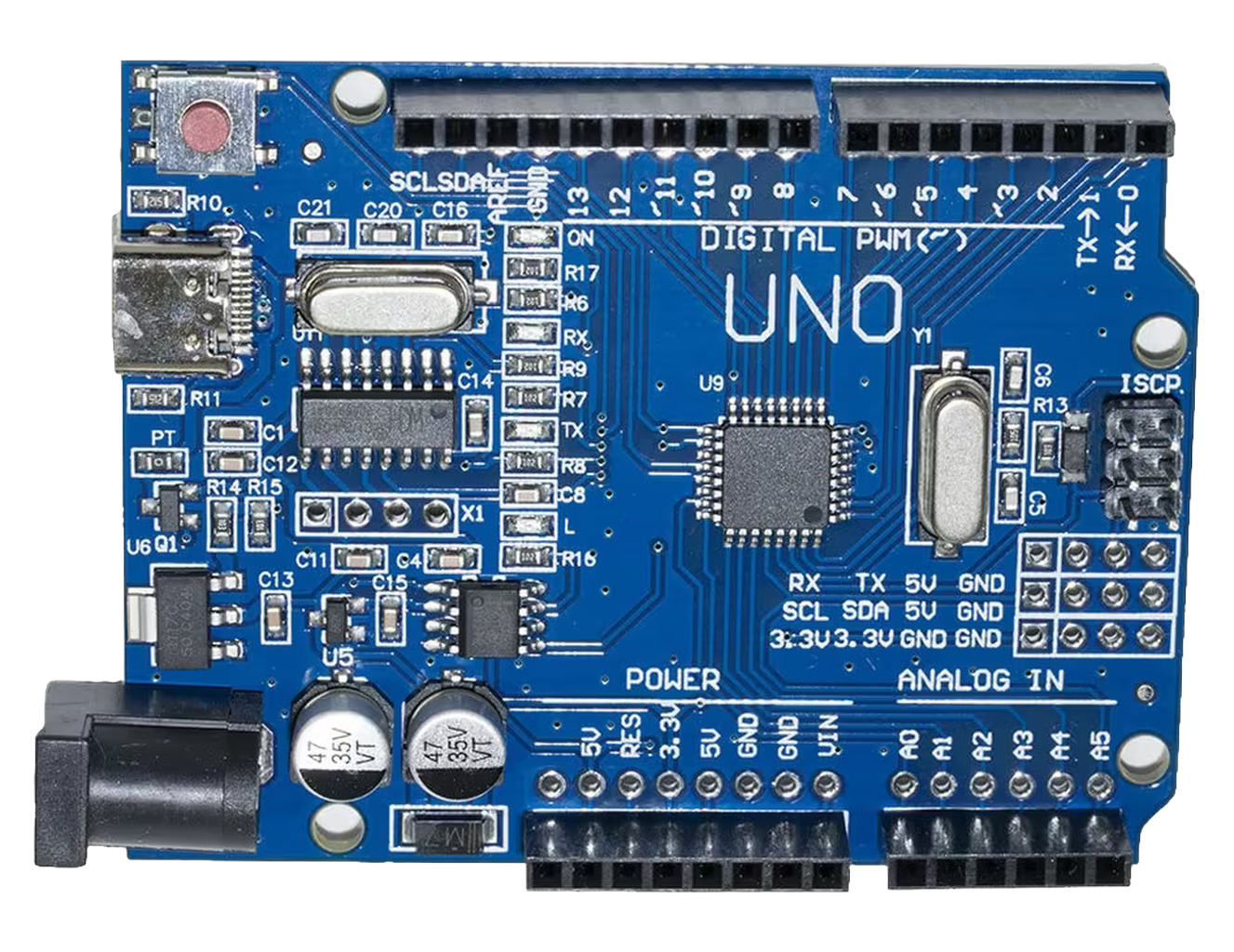

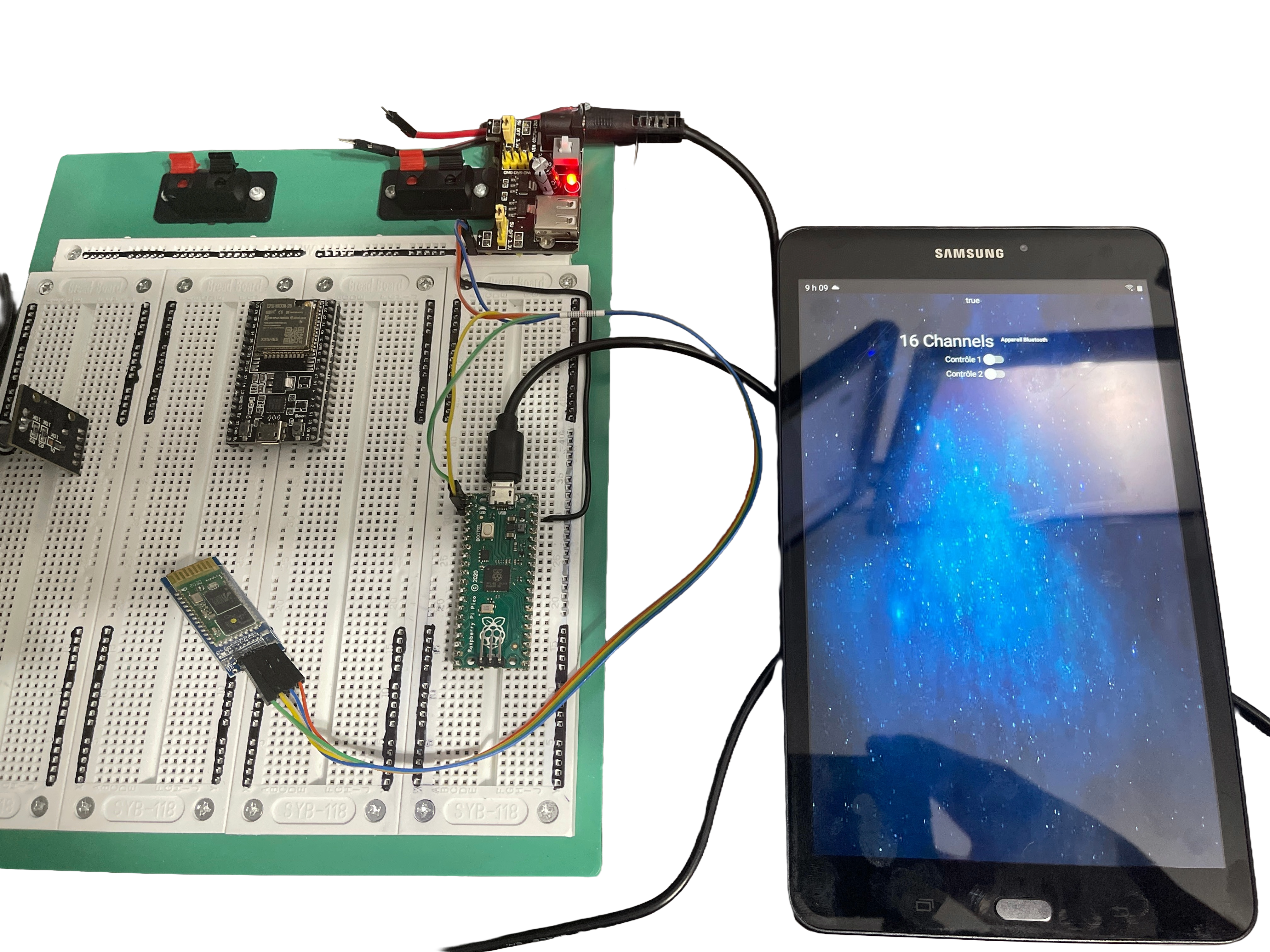

Intégrer des cartes microcontrôleurs dans les projets permet de les automatiser et d'optimiser leur fonctionnement.
Grâce à leur flexibilité et à leur simplicité d'utilisation, elles offrent la possibilité de contrôler des capteurs, moteurs ou lumières. Idéales pour expérimenter et apprendre l'électronique, ces cartes rendent les projets interactifs et accessibles à tous les passionnés de technologie.
Il est crucial d'avoir une bonne connaissance des outils électroniques comme le multimètre, l'oscilloscope, l'alimentation DC ajustable et l'analyseur de spectre.

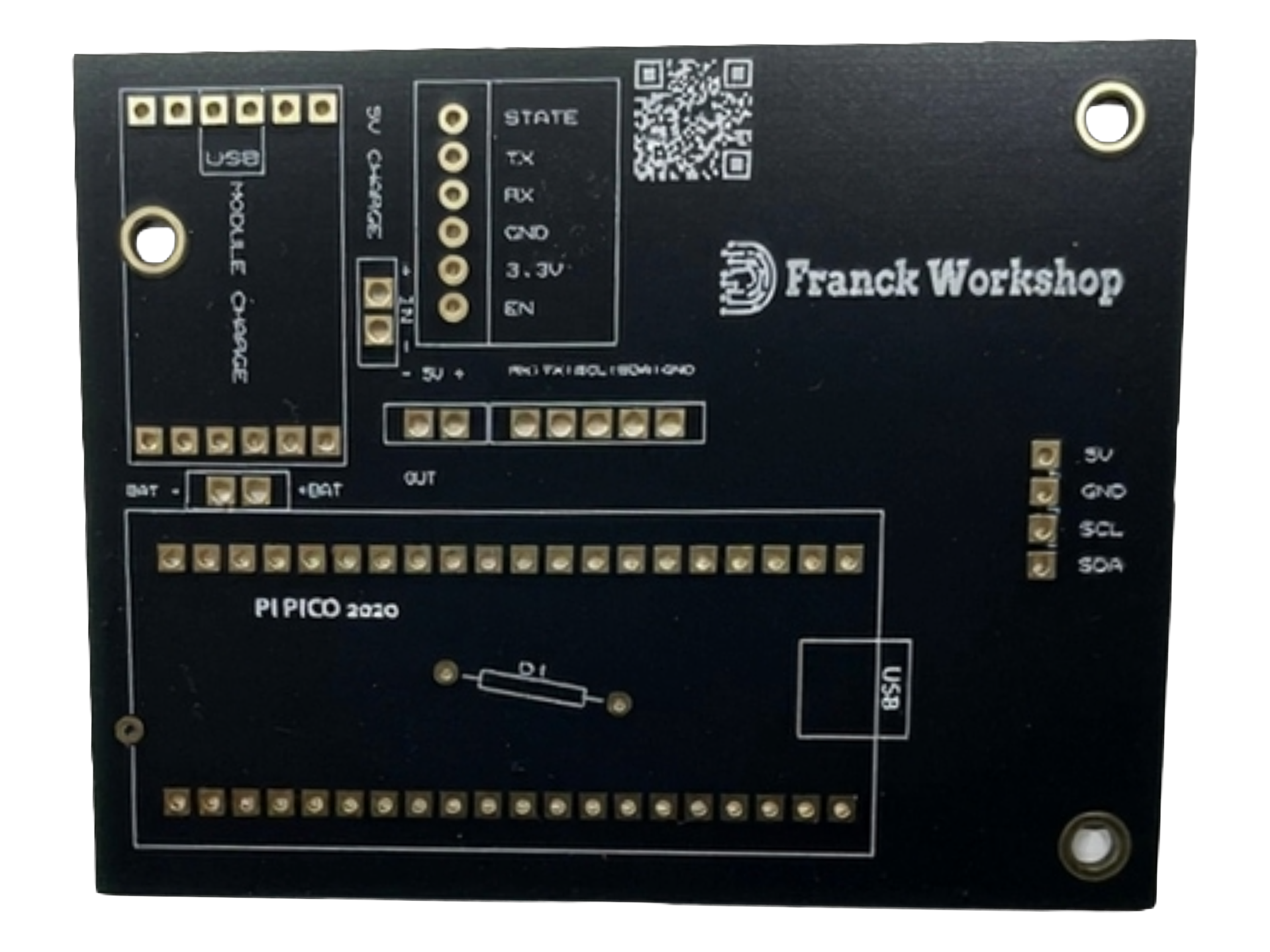

La fabrication de PCB personnalisés permet de concevoir des circuits imprimés sur mesure, adaptés pour chaque projet électronique.

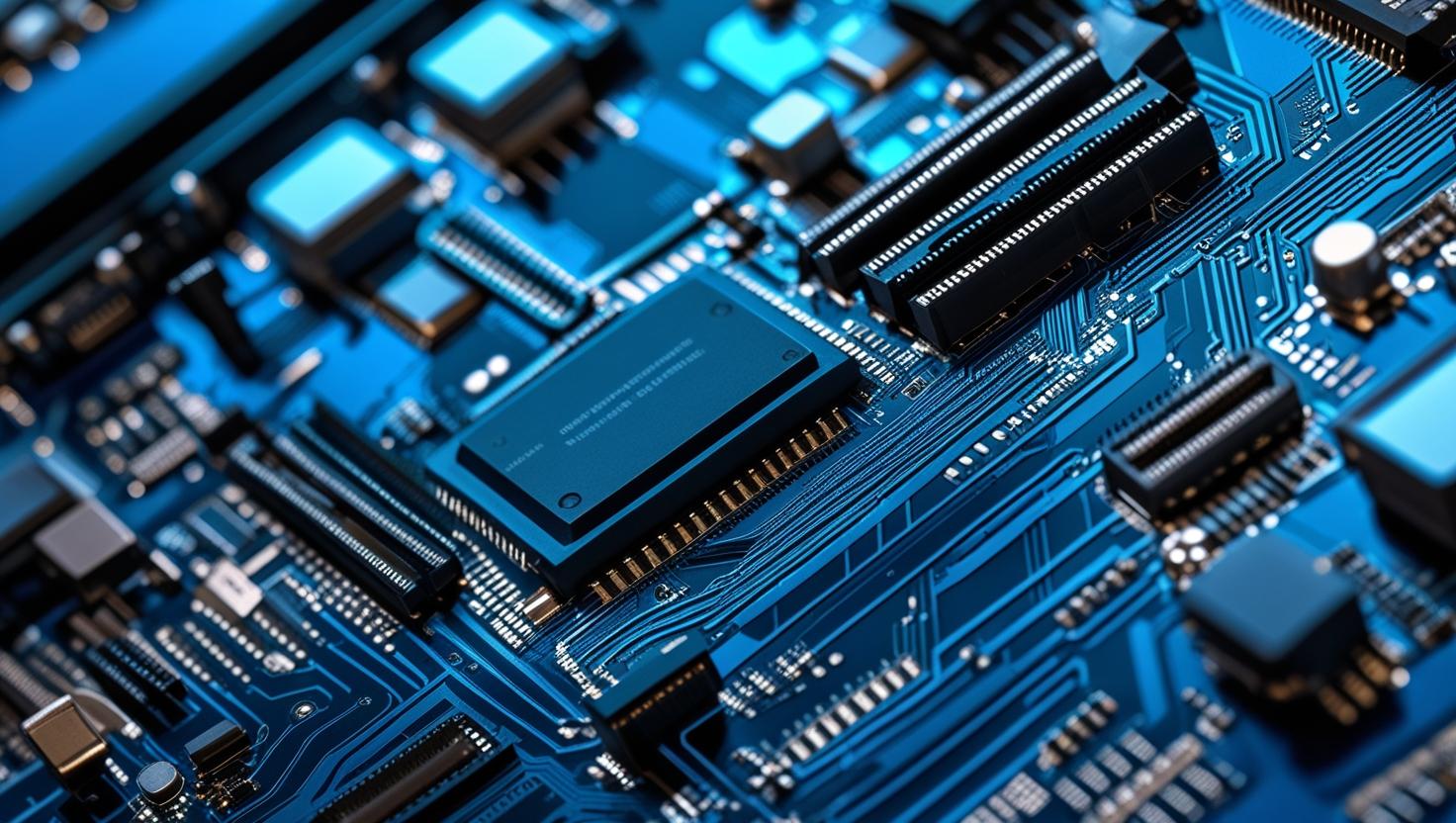

Image générée par IALa conception de circuits imprimés implique la création et le tracé de composants électroniques à l'aide de logiciels de dessin.

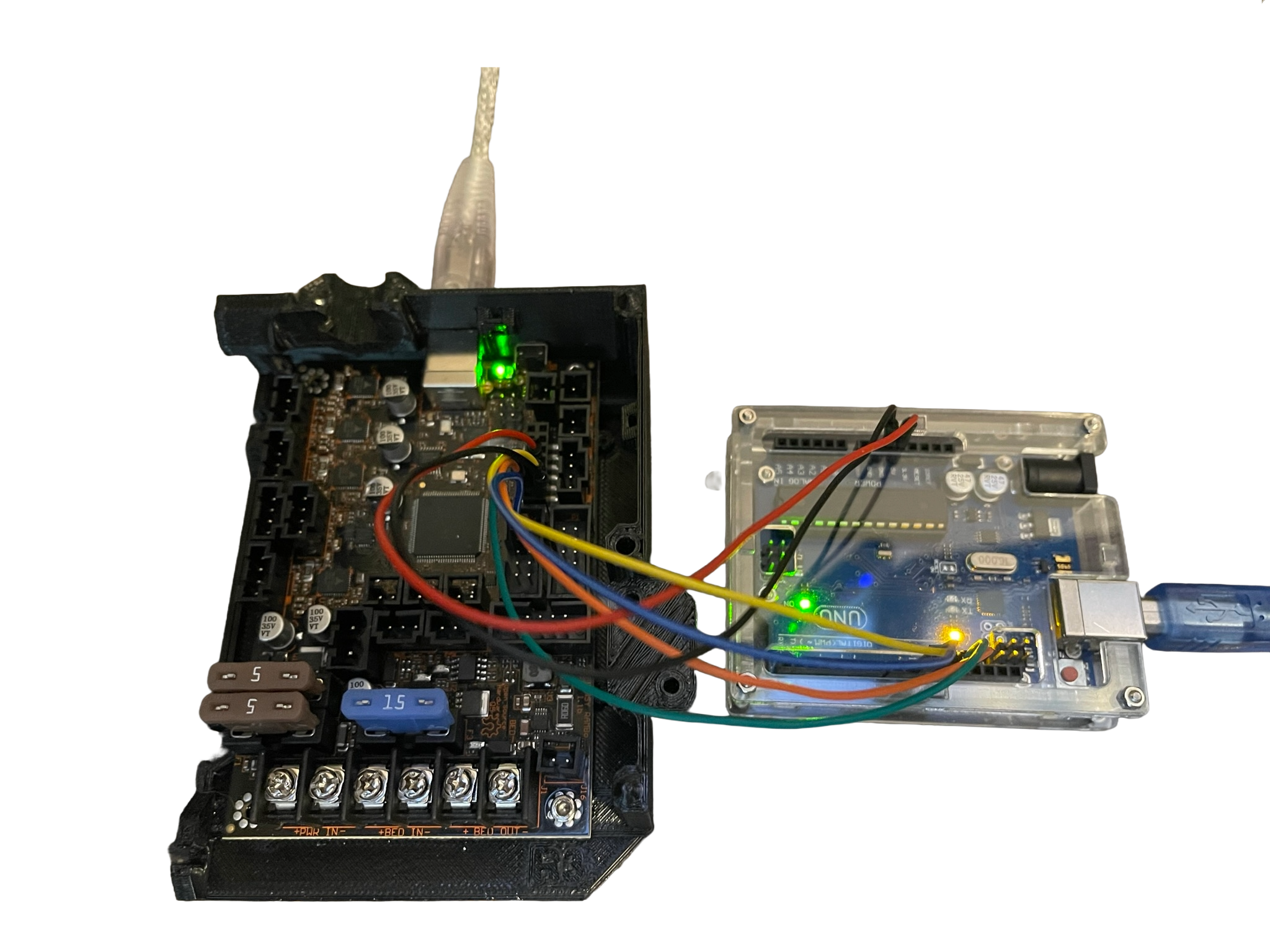

La programmation et le débogage de projets personnels favorisent la créativité, la résolution de problèmes et l'apprentissage continu.

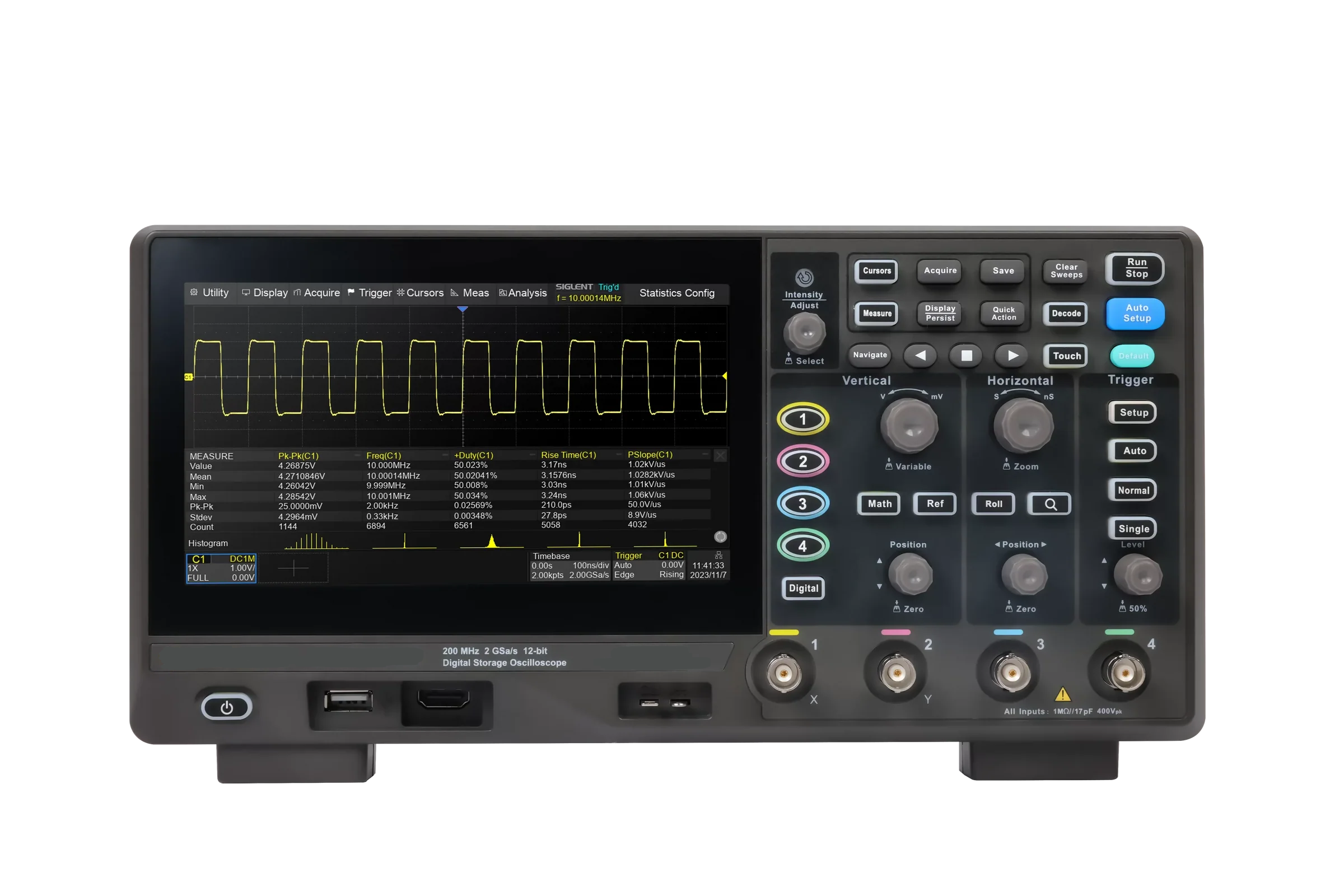

Comme par exemple l'oscilloscope, il permet de visualiser et d'analyser les signaux électriques, un outil indispensable pour le diagnostic et la mise au point de circuits.
Comparatif des onduleurs et mini-UPS pour garder routeur, caméra IP, Raspberry Pi et petits montages en marche lors d’une coupure.
Le fraisage CNC d'un circuit imprimé est une alternative fiable, offrant précision et rapidité d'exécution. Votre carte est rapidement prête à être soudée, sans passer par des étapes chimiques complexes, ce qui facilite la réalisation de prototypes électroniques.
Diagnostiquer un montage, c'est d'abord avoir les bons outils de mesure. Voici les instruments de base et à quoi chacun sert vraiment.
| Instrument | À quoi ça sert | Bon à savoir |
|---|---|---|
| Multimètre | Tension, courant, résistance, continuité | L'outil n°1 : on commence toujours par vérifier les tensions d'alimentation et la continuité. |
| Oscilloscope | Visualiser un signal dans le temps | Indispensable pour le numérique rapide, la PWM et les bus de communication. |
| Alimentation DC ajustable | Fournir une tension stable avec limite de courant | Régler la limite de courant protège un montage neuf d'un court-circuit. |
| Station de soudure | Assembler les composants | Panne propre et bonne température (≈ 320–350 °C pour l'étain sans plomb). |
| Analyseur logique | Décoder les bus numériques (I²C, SPI, UART) | Parfait pour déboguer la communication entre deux puces. |
| Générateur de fonctions | Injecter un signal de test | Utile pour éprouver filtres et étages d'amplification. |
Toujours vérifier l'alimentation en premier. Avant de suspecter un composant, mesurez les tensions d'alim et faites un test de continuité (hors tension). Une masse mal connectée ou un 3,3 V manquant explique une bonne partie des pannes.
Secteur et décharges. Ne touchez jamais un montage relié au 120 V sous tension ; certains condensateurs restent chargés après coupure. Manipulez les composants sensibles (ESD) avec un bracelet antistatique.
De l'idée à la carte testée, voici les grandes étapes d'un projet électronique.
On dessine le circuit et on choisit les composants (KiCad, EasyEDA).
On place les composants et on trace les pistes de la carte.
Fraisage CNC sur cuivre à l'atelier, ou commande du PCB.

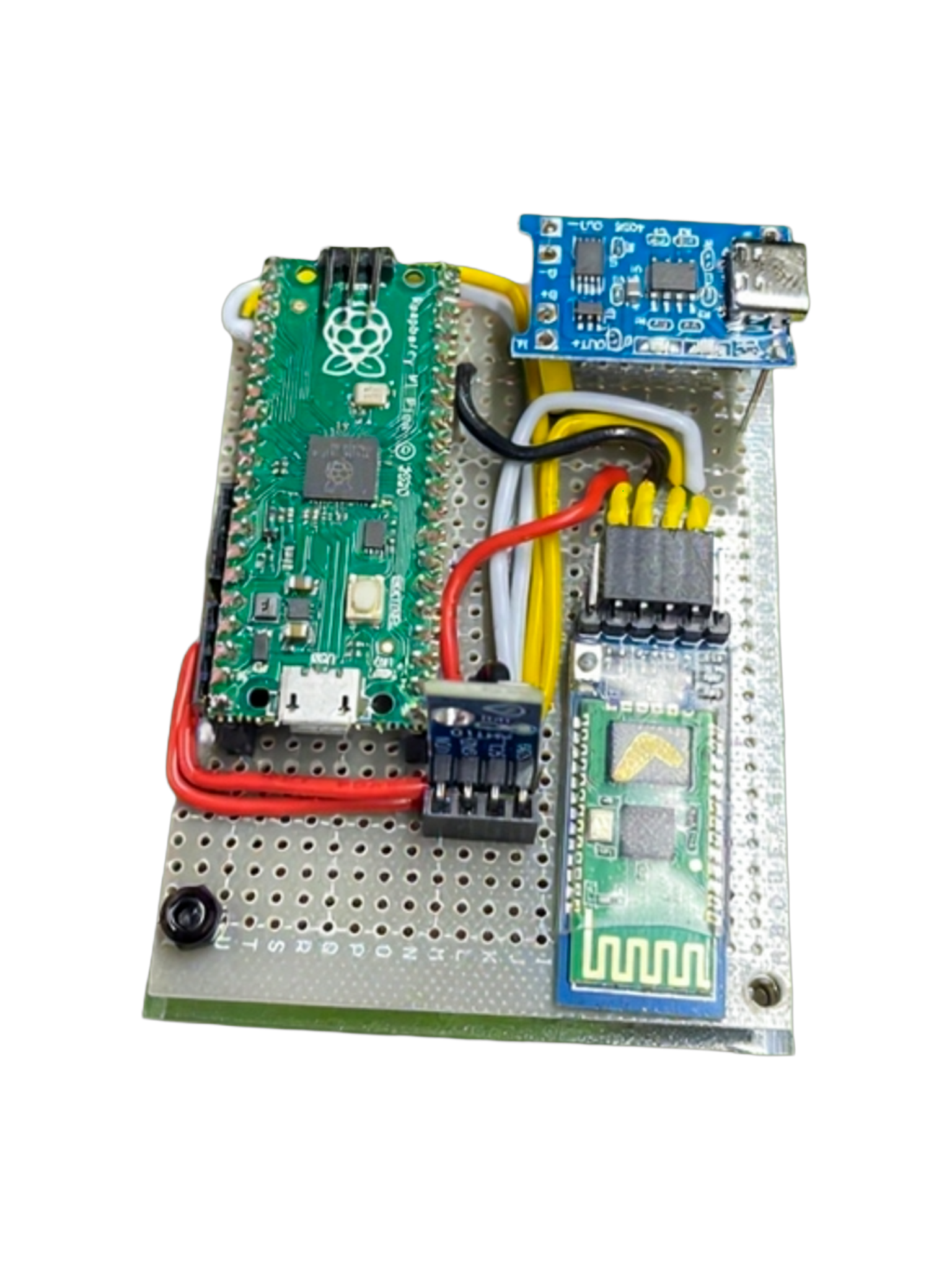

Assemblage des composants sur la carte, du plus bas au plus haut.
Code du microcontrôleur (Arduino, PlatformIO, ESP-IDF).
Mesures, corrections et itérations jusqu'au bon fonctionnement.
